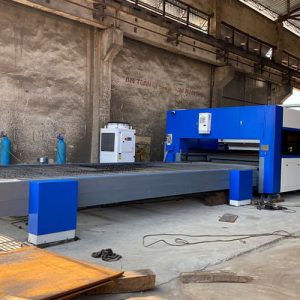

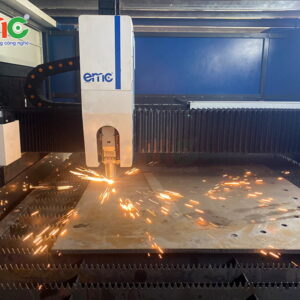

Máy cắt laser fiber bàn chuyển đổi nâng hạ thủy lực

Máy cắt laser fiber EMC-2060DH là dòng máy có 2 bàn chuyển đổi nâng hạ cao cấp. EMC-2060DH truyền động bằng ethernet servo cho tốc độ truyền đồng và độ chính xác cực cao. Máy dùng cho nguồn laser có công suất đến 20KW. Đây là dòng máy cắt laser được EMC sản xuất và cung cấp cho rất nhiều đơn vị lớn tại Việt Nam như: Tập Đoàn Sunhouse, Thép Đại Phát….

Máy cắt laser fiber bàn chuyển đổi nâng hạ thủy lực

Model: EMC-2060DH.

Công suất nguồn: 6000W/ 8000W/ 10000W/ 120000W/ 15000W/ 20000W

Ưu đãi: Hỗ trợ chi phí lắp đặt vận hành.

Bảo hành: 24 tháng bảo hành.

Đặc điểm nổi bật: Máy cắt laser fiber bàn chuyển đổi nâng hạ thủy lực là dòng máy cao cấp thường được sủa dụng cho các nguồn laser công suất cao. Các nguồn laser công suất cao, thường được sử dụng để cắt kim loại dày có trọng lượng rất lớn. Việc trọng lượng cao đòi hỏi bàn cắt phải có độ chịu tải lớn nên bàn nâng hạ thủy lực là lựa chọn tối ưu nhất. So với bàn chuyển đổi song song thì bàn chuyển đổi thủy lực có thời gian đảo bàn chậm hơn nhưng chịu tải lớn hơn nhiều.

Cấu tạo máy cắt laser bàn chuyển đổi nâng hạ thủy lực

Thành phần linh kiện cấu tạo quan trọng của máy được nhập khẩu từ các thương hiệu nổi tiếng thế giới như: Nhật Bản, Đức, Pháp, Italia

1. Nguồn Fiber Laser	IPG – Đức / Trumpf – Đức
2. Thanh răng	Atlantic – Đức
3. Thanh ray, con trượt	Bosch Rexroth– Đức
4. Driver – động cơ servo	Beckhoff – Đức
5. Hộp số hành tinh	Stober/Alpha – Đức
6. Đầu cắt Laser chỉnh tiêu cự tự động Autofocus	Procuter 2.0 – Precitec – Đức
7. Hệ thống van phân phối Oxy	Lanny Proporational – Đức + SMC Nhật
8. Hệ thống van điều áp khí Nito + khí nén	Burkert – Đức + Diwal – Italia
9. Rơ le, contactor	Schneider – Pháp
10. Bộ điều khiển CNC + phần mềm điều khiển	Beckhoff – Đức
11. Bộ nâng hạ chiều cao tự động đầu cắt Laser	Precitec – Đức



Thông số kỹ thuật

Kích thước cắt hữu ích X/Y (mm)		2000×6000
Khoảng cách dịch chuyển Trục Z (mm)		100
Độ chính xác vị trí	Trục X/Y (mm)	±0.02
	Trục Z (mm)	±0.01
Độ chính xác lặp lại	Trục X/Y (mm)	±0.01
	Trục Z (mm)	±0.005
Tốc độ dịch chuyển	Trục X/Y(m/ph)	150
	Trục Z (m/ph)	60
Gia tốc		2.5G
Thời gian thay đổi bàn (s)		14
Thời gian nâng hạ bàn (s)		16
Cấp bảo vệ		IP54
Tổng cân nặng (T)		27 Tấn
Công suất máy (Kwh)		75KW
Kích thước biên L×W×H(mm)		14860×3880×2260

Ưu điểm của máy cắt laser bàn chuyển đổi nâng hạ thủy lực

1. Bàn máy cắt laser bàn chuyển đổi song song được làm chắc chắn

Khung bàn máy cắt laser fiber bàn chuyển đổi nâng hạ thủy lực, được làm từ thép tấm, với thành máy dày 20mm. Thành máy được thiết kế tăng cứng theo chiều dọc. Trọng lượng tịnh của bàn máy chính 2060 khoảng 18.000Kg.

Thời gian khai thác của bàn máy có thể lên tới 30 năm liên tục nhờ bàn máy được ram, ủ nhiệt cẩn thận.  Toàn bộ máy được cho vào lò ủ nhiệt lên đến 600°C để đồng hóa vật liệu và khử ứng suất biến dạng.

Ngoài ra bàn máy còn có độ chính xác cao vì nó được phay bằng hệ thống máy phay cnc hiện đại.

Hệ thống đảo bàn cắt theo nguyên lý nâng hạ bằng thủy lực (thường thấy trên các dòng máy cao cấp của AMADA)

2. Hệ thống truyền động tốc độ cao

Hệ thống truyền động của máy cắt laser fiber bàn chuyển đổi nâng hạ có độ chính xác cao nhờ sử dụng các linh kiện chất lượng như:

• Thanh trượt và con trượt bi INA – Đức, giúp máy vận hành bền bỉ, êm ái và chính xác.
• Thanh răng rãnh xoắn, chịu mài mòn YYC – Đài Loan giúp truyền động chính xác
• Hệ thống tẩy bụi giúp thanh răng hoạt động bền bỉ hơn chính xác.
• Thiết bị sử dụng động cơ Yaskawa – Nhật Bản, cho hiệu suất và độ ổn định cao. Được sử dụng rộng rãi trong các ngành công nghiệp cắt laser.
• Thiết bị sử dụng bộ giảm tốc bằng bánh răng 3 arc-min chính xác của hãng Shimpo Nhật Bản.

Với hệ thống truyền động chất lượng cao thì tốc độ cắt của máy cắt laser đạt được cực cao. Ngoài ra độ chính xác khi di chuyển cũng được đảm bảo.

3. Đầu cắt laser Raytools chất lượng cao

Máy cắt laser fiber bàn chuyển đổi nâng hạ được trang bị đầu cắt laser Raytools chất lượng cao. Raytools là đầu cắt mà bất cứ nhà sản xuất máy cắt laser đều muốn sử dụng bởi kha năng làm việc của nó.

Đầu cắt Raytools của Thụy Sỹ được đánh giá là đầu cắt chất lượng nhất với các nguồn laser công suất dưới 6000W. Với công nghệ Auto – focus tiêu điểm sẽ được tự động điều chỉnh trong quá trình cắt để đạt được hiệu quả cắt tốt nhất của các tấm kim loại có độ dày khác nhau.

4. Nguồn laser chất lượng cao

Nguồn laser IPG: là dòng nguồn laser của Đức với chất lượng được đánh giá tốt nhất. Nguồn IPG được nhiều khách hàng tại Việt Nam tin dùng vì chất lượng mạch cắt và độ ổn định nó mang lại là cực cao. Với nguồn laser IPG công suất trên 1000W sẽ có hệ thống làm mát đi kèm. Chính vì thế giá thành đàu tư của nguồn laser IPG tương đối cao.

Đối với phân khúc nguồn giá rẻ hơn, khách hàng có thể lựa chọn các dòng nguồn như Max hay Raycus. Các dòng nguồn này do Trung Quốc sản xuất cho chất lượng cắt thép đen tương đương với nguồn IPG. Tuy nhiên thua kém nguồn IPG khi cắt kim loại phản quang.
