Máy cắt Laser Fiber CNC EMC – FI

Máy cắt laser fiber là dòng máy gia công kim loại tấm tiên tiến nhất hiện nay. Cắt laser kim loại tấm được ứng dụng rộng rãi cho các ngành gia công inox, gia công thép, cắt hoa văn cnc, bản mã kết cấu… Nếu bạn đang tìm kiếm một máy cắt laser fiber chất lượng cao thì EMC-1530FI sẽ là một lựa chọn hoàn hảo. Vì sao ư? Cùng tìm hiểu nhé.

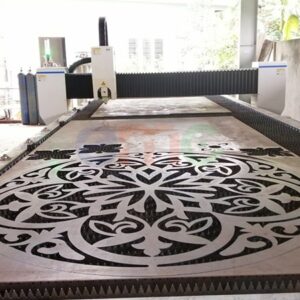

Máy cắt laser fiber EMC – Fi

Model EMC-Fi là dòng máy cắt laser fiber cnc bàn đơn chất lượng cao tại EMC. Đây là dòng máy cắt cnc kim loại với độ chính xác cao, khả năng xử lý nhanh, giúp mang lại hiệu quả công việc. Hiện tại các dòng máy Fi tại EMC có 4 model khác nhau về khổ cắt hữu ích.

Model	EMC-1530F	EMC-1540F	EMC-2040F	EMC-2060F
Khổ cắt hữu ích	1500 * 3000	1500 * 4000	2000 * 4000	2000 * 6000
Công suất nguồn laser	1000 – 6000 W
Trọng lượng	5 tấn	6.5 tấn	9.5 tấn	14 tấn
Bảo hành	24 tháng

Thông số kỹ thuật máy cắt laser fiber EMC – Fi

Chỉ tiêu		EMC-1530F	EMC-1540F	EMC-2040F	EMC-2060F
Kích thước hữu ích	Trục X (mm)>	1500	1500	2000	2000
	Trục Y (mm)	3000	400	4000	6000
	Trục Z (mm)	90
Độ chính xác vị trí	Trục X (mm)	±0.03
	Trục Y (mm)	±0.03		±0.05
	Trục Z (mm)>	±0.01
Độ chính xác lặp lại	Trục X (mm)	±0.02		±0.03
	Trục Y (mm)	±0.02		±0.03
	Trục Z (mm)	±0.005
Tốc độ dịch chuyển	Trục X/Y(m/ph)	75
	Trục Z (m/ph)	30
Công suất nguồn Laser (Kw)		1 ~ 6
>Gia tốc (G)		0.6
Thời gian làm việc liên tục (giờ)		24
Cấp bảo vệ		IP54
Tổng cân nặng (Tấn)		5	6.5	9.5	14

Bảng linh kiện đi kèm máy cắt laser Fiber EMC

1. Nguồn Fiber Laser	IPG – Đức / Trumpf – Đức
2. Thanh răng	YYC – Đài Loan
3. Thanh ray, con trượt	Bosch Rexroth– Đức
4. Driver – động cơ servo	Yaskawa – Nhật Bản
5. Hộp số hành tinh	Shimpo gearbox – Nhật Bản
6. Đầu cắt Laser chỉnh tiêu cự tự động Autofocus	Raytools AG – Thụy Sỹ
7. Hệ thống van phân phối	Burkert – Đức
8. Hệ thống van điều áp	SMC- Nhật Bản
9. Rơ le, contactor	Schneider – Pháp
10. Bộ điều khiển CNC + phần mềm điều khiển	Cypcut – Trung Quốc
11. Bộ nâng hạ chiều cao tự động đầu cắt Laser	BCS100 Cypcut – Trung Quốc
12. Tủ điều hòa riêng làm mát nguồn Laser	Tong fei – Trung Quốc
13. Két nước làm mát đầu cắt Laser	Han’s – Trung Quốc
14. Bộ ổn áp nguồn cho máy tính	Shanghai – Trung Quốc
15. Biến áp cách ly cho động cơ Servo	Shanghai – Trung Quốc
16. Hệ thống bôi trơn tự động	Xunrun – Trung Quốc
17. Bộ kết nối Wifi	Tp-Link – Trung Quốc

Cấu tạo máy cắt laser Fiber

Máy cắt laser fiber EMC được cấu tạo từ những linh kiện chất lượng cao của các thương hiệu nổi tiếng. Cấu tạo cơ bản được bảo gồm: Nguồn laser fiber, đầu cắt laser, hệ thống cnc và một số linh kiện nhỏ khác.

1. Nguồn cắt laser fiber

Nguồn cắt laser là bộ phận quan trọng bậc nhất đối với máy cắt laser cnc. Đây là linh kiện chiếm đến 50% giá trị của một chiếc máy và quyết định đến 80-90 chất lượng sản phẩm. Hiện nay có rất nhiều hãng nguồn laser khác nhau trên thế giới, dựa vào kinh nghiệm của chúng tôi thì có 3 loại nguồn laser phù hợp với môi trường làm việc tại Việt Nam là: IPG, Raycus, Max…

Nguồn laser IPG: là dòng nguồn laser của Đức với chất lượng được đánh giá tốt nhất. Nguồn IPG được nhiều khách hàng tại Việt Nam tin dùng vì chất lượng mạch cắt và độ ổn định nó mang lại là cực cao. Với nguồn laser IPG công suất trên 1000W sẽ có hệ thống làm mát đi kèm. Chính vì thế giá thành đàu tư của nguồn laser IPG tương đối cao.

Nguồn laser Raycus: là thương hiệu có nhà máy tại Vũ Hán – Trung Quốc. Nguồn Raycus khá ổn định, tuy nhiên khi cắt vật liệu có độ phản quang cao thì hay dẫn đến tình trạng sụt công suất. Giá thành đầu tư nguồn laser Raycus tương đối rẻ.

Nguồn laser Max: là một thương hiệu nguồn laser được sản xuất tại Shenzhen. Max nổi tiếng là giá rẻ, nhưng điểm khác biệt chính giữa thương hiệu này và raycus là Max có độ ổn định tốt hơn và chế độ bảo hành tốt hơn raycus.

Hiện tại EMC xin tư vấn cho bạn 2 dòng nguồn chính là IPG và Max. Với nguồn laser IPG sẽ được ứng dụng cắt trên hầu hết các vật liệu kim laoij còn nguồn Max có giá thành rẻ giúp bạn dễ cân đối tài chính.

2. Đầu cắt laser fiber

Đầu cắt laser là bộ phận được giúp chuyển hóa tia laser phát ra từ nguồn tạ ra chùm tia có năng lượng cao làm nóng chảy vật liệu. Các loại đầu cắt laser được sử dụng nhiều hiện nay là: Precitec của Đức, Raytool của Thụy Sỹ, WSX của Trung Quốc.

Đầu cắt Raytools của Thụy Sỹ được đánh giá là đầu cắt chất lượng nhất với các nguồn laser công suất dưới 6000W. Với công nghệ Auto – focus tiêu điểm sẽ được tự động điều chỉnh trong quá trình cắt để đạt được hiệu quả cắt tốt nhất của các tấm kim loại có độ dày khác nhau.

Đầu cắt Precitec là thương hiệu của Đức hoạt động với độ ổn định cao.

Đầu cắt WSX là hãng đầu cắt của Trung Quốc với chi phí thấp và chỉ được trang bị công nghệ manual-focus ( Điều chỉnh tiêu cự thủ công.

Đối với máy cắt laser fiber tại EMC bạn sẽ được trang bị đầu cắt laser Raytools với nhiều tính năng và ưu điểm vượt trội.

3. Hệ thống CNC

Đối với hệ thống cnc của máy cắt laser fiber EMC sẽ được trang bị bộ điều khiển Cypcut và bộ nâng hạ mỏ laser BCS100 Cypcut. Hỗ trợ định dạng file AI, DXF, PLT, Gerber…. Định dạng dữ liệu đồ họa, chấp nhận các phần mềm thô như Mater Cam, Type3, Wen Tai thành mã G chuẩn quốc tế.

Hệ thống chuyển động được trang bị các động cơ Yaskawa chất lượng cao. Ngoài ra hệ thống bàn máy cắt laser fiber EMC cũng là bộ phận đáng để cân nhắc.

khung máy chính làm bằng thép tấm dày 20 mm với thiết kế tăng cứng bên trong dọc theo thành máy. Bàn máy được ram, ủ nhiệt cẩn thận trước khi hàn để tạo độ ổn định lâu dài trong quá trình làm việc. Sau cùng bàn máy được phay bằng hệ thống máy CNC công nghiệp hiện đại, chính xác, tránh sai số cơ khí.

Trọng lượng máy là yếu tố đáng chú ý nếu bàn máy làm không đủ trọng lượng sẽ dẫn đến sai số cơ khí sau một thời gian sử dụng.

4. Một số linh kiện máy cắt laser fiber khác

Máy cắt Laser EMC sử dụng các thiết bị có độ tin cậy cao đến từ các thương hiệu nổi tiếng của Nhật và Đức, Pháp như:

• Thanh trượt và con trượt bi Bosch Rexroth – Đức.
• Động cơ Servo của Yaskawa – Nhật Bản.
• Thanh răng rãnh xoắn, chịu mài mòn YYC – Đài Loan.
• Hệ thống van áp lực cao Burkert – Đức.
• Van cao áp Burkert của Đức.
• Van điều áp SMC của Nhật Bản.
• Attomat, khởi động từ, Role…đến từ thương hiệu Schneider – Pháp.

Ưu điểm của máy cắt laser fiber

Máy cắt laser fiber ra đời giúp cải thiện đáng kể chất lượng, năng suất sản phẩm so với các loại máy cắt cnc khác. Ngoài ra máy cắt có tính ứng dụng cực kì cao, ứng dụng trong đa số ngành cơ khí, xây dựng, sản xuất công nghiệp…

Tốc độ cắt nhanh, tăng năng suất

Với hệ thống máy cnc chất lượng cùng các linh kiện cnc nổi tiếng và bàn cắt được làm đúng tiêu chuẩn giúp máy cắt cực nhanh mà không xảy ra sai số. Tốc độ cắt tối đa 75m/ phút giúp quá trình cắt diễn ra nhanh chóng qua đó giúp tăng năng suất sản xuất.

Độ chính xác cao

Tia Laser Fiber là chùm tia có kích thước rất nhỏ nên khi cắt kim loại nó không làm biến dạng vật liệu nên độ chính xác cực cao. Ngoài ra bàn máy được phay cnc chính xác và hệ thống ray, động cơ chất lượng cao giúp máy cắt được chính xác hơn.

Máy cắt laser fiber cắt được đa dạng vật liệu

Laser fiber là tia sáng được tạo ra, đi qua sợi cáp quang và được khuếch đại, cuối cùng nó được hội tụ thông qua một loạt thấu kính tại bề mặt vật liệu. Tia Laser sợi quang sau khi được khuếch đại mang năng lượng cực lớn làm nóng chảy vật liệu. Chính vì thế máy cắt laser fiber được ứng dụng nhiều cho cắt kim loại như: Sắt, Thép, Inox,…

Máy cắt laser có tính ứng dụng cao

Máy cắt laser cắt được đa dạng kim loại nên nó được ứng dụng nhiều trong:

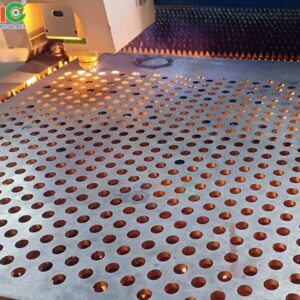

• Cắt hoa văn trong xây dựng, hoa văn cửa cổng, cầu thang, lan can, vách ngăn…
• Các sản phẩm sắt mỹ thuật: đèn, tranh hình nghệ thuật.

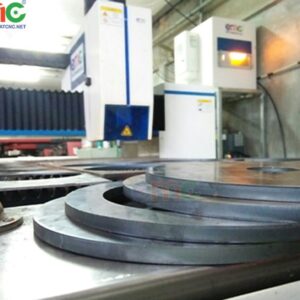

• Cắt các chi tiết máy.
• Cắt các sản phẩm cho ngành chế tạo máy, chế tạo ô tô, quảng cáo…

Tiết kiệm chi phí

Tuy chi phí đầu tư của máy cắt laser fiber tương đối cao nhưng chi phí để cắt và chi phí vận hành tương đối rẻ. So với các phương pháp laser co2 , laser YAG, plasma cnc, oxy gas thì cắt laser fiber giúp tiết kiệm chi phí hơn rất nhiều.

Mua máy cắt laser fiber chất lượng cao ở đâu

Nói đến đầu tư máy cắt laser fiber chắc chắn bạn không thể nào bỏ qua máy cắt cnc EMC được. EMC là đơn vị cung cấp các dòng máy cắt laser bàn đơn, bàn đôi chất lượng cao tại Việt Nam. Các dòng máy cắt laser cnc của EMC đạt chất lượng cao khi đã được các doanh nghiệp nổi tiếng trong và ngoài nước tin tưởng: Tập đoàn SunHouse, tập đoàn sản xuất đồ gia dụng hàng đầu Việt Nam đã lắp đặt 3 máy cắt laser của EMC, công Ty PTSC Quảng Ngãi, công Ty AGE, Công Ty KeyTech…

Công ty cổ phần đầu tư Công Nghệ EMC với 2 chí nhánh Hà Nội và Sài Gòn thuận tiện cho khách hàng tham khảo máy.

Máy cắt Laser Fiber Hà Nội:

Khách hàng có thể tham khảo các dòng máy cắt laser fiber ở Hà Nội tại 2 địa chỉ.

• Số 3 Liền kề 27, Khu Đô Thị Mới Vân Canh, Hoài Đức, Hà Nội
• Lô 29A, KCN Quang Minh, Mê Linh, Hà Nội

Máy cắt Laser Fiber TP.HCM

Tại Thành Phố Hồ Chí Minh khách hàng có thể tham khảo các dòng máy laser cnc tại:

• 515 Nguyễn Xiển, Long Thạnh Mỹ, TP.Thủ Đức. TP.HCM
